CJ19 Omkoblingskondensator AC-kontaktor
CJ19-serien bryterkondensatorkontaktor brukes til å bytte lavspenningsshuntkondensatorer.De er mye brukt i reaktiv effektkompensasjonsutstyr med 380V 50hz.
1. Brukes til å bytte lavspent shuntkondensator
2. Mye brukt i reaktiv effektkompensasjonsutstyr med 380V 50hz
3. Med en enhet for å begrense innkoblingsstrømmen, effektivt redusere virkningen av lukkestrøm på kondensatoren
4. Liten størrelse, lett vekt, sterk på-av-kapasitet og enkel installasjon
5. Spesifikasjon: 25A 32A 43A 63A 85A 95A
Introduksjon:
CJ19-seriens omkoblingskondensatorkontaktor brukes spesielt for lavspent shuntkondensatorbytte.Og det er mye brukt i reaktiv effektkompensasjonsutstyr der AC 50HZ, spenning 380V, innkoblingsstrømsystem i kontaktoren kan redusere støt til kondensatoren og redusere svitsjovervurderingen mens den bryter en krets. Dessuten kan den erstatte overføringsenhet som er sammensatt av en entreprenør og tre strømbegrensende reaktorer, små, lette, forener praktisk og pålitelig, høy kapasitet til å slå av/på.
Disse seriekontaktorene er i samsvar med standarden IEC60947-4-1.
CJ19-serien AC-kontaktor er egnet for bruk i kretsene med merkespenning opp til 400V AC 50Hz eller 60Hz.CJ19 brukes til å kombinere med lavspente reaktive effektkompensatorer eller kutte av lavspent shuntkondensator.CJ19-serien AC-kontaktor har en sperreanordning for effektivt å redusere støt forårsaket av innkoblingstransientstrøm når den slås på eller overspenning når den slås av.
Produktbeskrivelse:
Normale drifts- og installasjonsforhold:
1. Omgivelseslufttemperatur: -5℃+40℃.gjennomsnittsverdien bør ikke overstige +35 ℃ innen 24 timer
2. Høyde: maksimalt 2000m.
3. Atmosfæriske forhold: Når temperaturen er på 40 ℃, bør den relative fuktigheten til atomsfæren være
høyst 50 %.Ved relativt lave temperaturer kan det ha høyere relativ fuktighet.Månedlig maksimal relativ luftfuktighet kan ikke være mer enn 90%. Spesielle tiltak bør tas på grunn av forekomsten av dugg
4. Klasse av forurensning: Klasse 3
5. Installasjonskategori: Ⅲ
6. Installasjonsbetingelser: Hellingsgrad mellom monteringsflate og vertikal overflate bør ikke overstige II
7. Støtstøt: Produktet skal installeres og brukes på et sted hvor det ofte rister og støter.
De viktigste funksjonene
1. Kontaktoren har en direktevirkende dobbel bruddstruktur, virkemekanismen er smidig, lett å kontrollere for hånd, kompakt struktur som er praktisk å erstatte kontakter.
2. Ledningsklemme beskyttet av deksel, trygg og pålitelig.
3. Den kan monteres med skruer, eller på 35/75 mm standardskinne.
4. Samsvarer med IEC60947-4-1
Varer | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 |
Kontrollerbar kondensator 220V | 6 | 9 | 10 | 15 | 28,8 (240V) | 34.(240V) | 46 (240V) | 52 (240V) |
Kapasitet 380V | 12 | 18 | 20 | 30 | 50 (400V) | 60 (400V) | 80 (400V | 90 (400V) |
Vurdert 1solasjon Spenning Ui V | 500 | 690 | ||||||
Vurdert som operasjonell Spenning Ue V | 220/240+ 380/400 | |||||||
Konvensjonell termisk strøm 1.A | 25 | 32 | 43 | 63 | 95 | 200 | 200 | 275 |
Nominell driftsstrøm 1eA (380V) | 17 | 23 | 29 | 43 | 72,2 (400V) | 87 (400V) | 115 (400V) | 130 (400V) |
Begrenset overspenningskapasitet | 20 1e | |||||||
Kontrollert strømspenning | 110 127 220 380 | |||||||
Hjelpekontakt | AC.15: 360VA DC.13: 33W 1.:10A | |||||||
Driftsfrekvens sykluser/t | 120 | |||||||
Elektrisk holdbarhet 104 | 10 | |||||||
Mekanisk holdbarhet 104 | 100 | |||||||

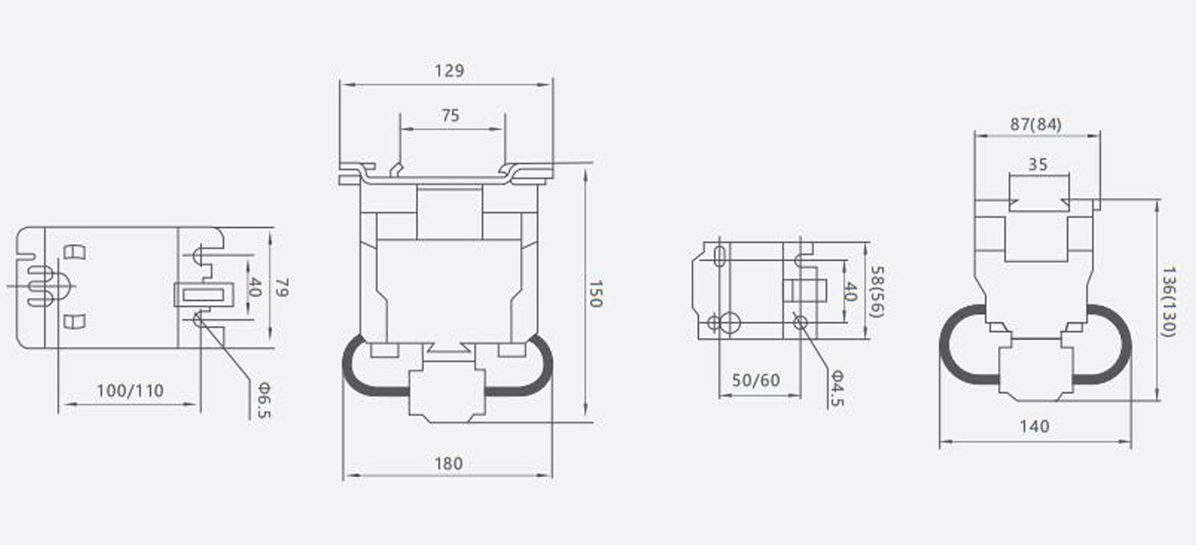

Modell | Amax | Bmax | Cmax | Dmaks | E | F | Merk | |
CJ19-25 | 80 | 47 | 124 | 76 | 34/35 | 50/60 | Ikke bare festet med skruer, men også kunne festes med 35 mm din skinne | |
CJ19-32 | 90 | 58 | 132 | 86 | 40 | 48 | ||
CJ19-43 | 90 | 58 | 136 | 86 | 40 | 48 | ||
CJ19-63 | 132 | 79 | 150 | . | . | . | Ikke bare festet med skruer, men også kunne | |
CJ19-95 | 135 | 87 | 158 | . | . | . | festes med 35 mm og 75 mm din skinne | |
CJ19-115 | 200 | 120 | 192 | 155 | 115 (400V) | |||
CJ19-150 | 200 | 120 | 192 | 155 | Ikke bare festet med skruer, men også kunne | |||
CJ19-170 | 200 | 120 | 192 | 155 | festes med to 35 mm din skinner | |||
6. kabling og installasjon | ||||||||
6.1 Tilkoblingsklemmene er beskyttet gjennom isolasjonsdeksel+ som er pålitelig og sikker for installasjon og drift: | ||||||||
6.2 For CJ19.25λ43+ er skruer tilgjengelige for installasjon+ samt D1N-skinnen: | ||||||||
for CJ19.63λ95+ 35 mm eller 75 mm standard skinne er tilgjengelig for installasjon. | ||||||||
for CJ19.115λ170+ skruer er tilgjengelige for installasjon+ samt to 35mm D1N skinner. |
